環(huán)氧玻璃鱗片耐酸堿膠泥大型污水池防腐涂料
河北冠森防腐材料有限公司歡迎新老客戶參觀訪問
玻璃鱗片膠泥 是一種優(yōu)良的耐化學(xué)藥品和耐耐老化的無機材料，玻璃鱗片是玻璃經(jīng)1700℃高溫熔化再經(jīng)*工藝吹制而成的極薄的玻璃碎片，厚度一般為2~5um，片徑長度為100~3000um。玻璃鱗片的片徑縱橫越大，涂層的抗?jié)B透性越強。玻璃鱗片能將涂層分割成許多小空間，使涂層中的微裂紋、微氣泡相互分割，同時抑制了毛細(xì)管作用的滲透。玻璃鱗片的硬化收縮率只有其他材料的幾分之一到幾十分之一，這大大地提高了涂層的附著力和耐沖擊性，抑制了涂層龜裂、剝落等缺陷。涂層中的玻璃鱗片上下交錯排列，形成了*的屏蔽結(jié)構(gòu)以及介質(zhì)復(fù)雜曲折滲透擴散路徑，從而有效延長介質(zhì)滲透至基體的時間，提高了涂層的抗?jié)B透性和耐蝕壽命，是理想的表面重防腐材料，其特點是耐腐蝕、抗?jié)B透、耐磨蝕、施工簡便、易于修補。同時由于玻璃鱗片的化學(xué)惰性，使其具有良好的配伍性，可與氯化橡膠、氯磺化聚乙烯、環(huán)氧樹脂、環(huán)氧煤瀝青、酚醛環(huán)氧樹脂、不飽和聚酯樹脂和乙烯酯等多種樹脂組成防腐涂料?？梢詰?yīng)用在化工、冶金、化纖、電鍍、建筑等行業(yè)，特別是在各種海洋工程設(shè)備、海上石油天然氣平臺、港灣碼頭及船舶等領(lǐng)域
環(huán)氧玻璃鱗片耐酸堿膠泥大型污水池防腐涂料
環(huán)氧玻璃鱗片膠泥
膠泥（ Glass－flake mastic resin）以樹脂為膠結(jié)料，加入玻璃鱗片和粉料等配制而成、可以刮抹施工的混合材料。
環(huán)氧玻璃鱗片防腐涂料產(chǎn)品及用途：
玻璃鱗片膠泥是在熱固性樹脂里填充以特殊處理的鱗片狀玻璃(含堿玻璃，C玻璃)，同增強用的無堿纖維(無堿玻璃，E玻璃)相比，成份比率*不同，其組成如表1所示，這些組成的不同，影響了玻璃的各種特性，特別是耐酸性有很大的差異，其特性如表2所示。
玻璃鱗片（Glass Flakes）是一種5微米厚的玻璃碎片。它是由1200℃以上的熔融中堿玻璃，經(jīng)吹泡、冷卻、粉碎、篩選及碾磨等工藝步驟所制得。以這種玻璃鱗片作為填料的防腐涂層，具有很高的粘結(jié)力和優(yōu)良的耐化學(xué)藥品及抗老化性能性。
適用范圍：
玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品*的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長物件使用壽命；用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。
1 、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。
2 、由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。
3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高 20-40 ℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。
4 、熱脹系數(shù)小。
5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗表面磨損性能。
6 、配伍性能好，可以與各種樹脂組成防腐涂料。
施工簡介：

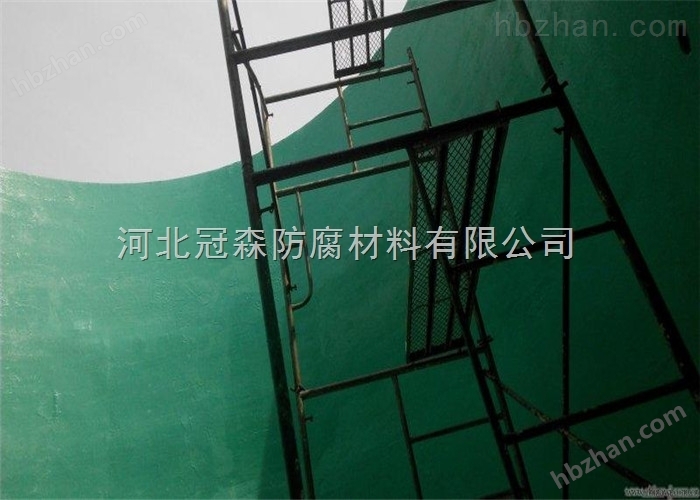

玻璃鱗片涂料施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂。涂裝前必須進行表面處理，除油后用噴砂、噴丸進行去銹及粗化處理。通常用4號砂或20-40目的石英砂，以5-7kg/cm2壓縮空氣帶動砂粒，砂粒以50～70m/s速度從噴嘴中噴出，表面達SIS Sa2.5規(guī)格，清除噴砂后的灰塵，在8h小時內(nèi)進行涂裝。涂裝一般在干燥天氣進行，溫度5℃以上，相對濕度85%以下。用同一種樹脂或玻璃鱗片(粒度較小的)作底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。在涂裝時需要留意以下幾點：
a.涂料的充分?jǐn)嚢?；b.涂料基料同固化劑的混合；c.粘度調(diào)整；d.活性適用期；e.涂裝機具(機械)的清洗與保養(yǎng)；f.玻璃鱗片尺寸。
關(guān)于以上諸點，通常按涂料廠規(guī)定進行，逐層施工，直至涂到設(shè)計厚度，表面用細(xì)料或純樹脂罩光一道。完成涂裝后，在20℃養(yǎng)護48h以上，進行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度(鋼結(jié)構(gòu))，用巴柯爾硬度計檢測硬度。對針眼等缺陷處，要認(rèn)真修補，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。
