一、產品簡介

本套系統是處理化工生產及酸洗金屬時產生的氮氧化物氣體的型設備。

處理方式為先將氮氧化物吸收為稀硝酸，沒有吸收成硝酸的尾氣經濕法噴淋與干式吸附后，排放達到《大氣污染物綜合排放標準》（GB16297－1996）標準。如果風量大濃度低沒有回收硝酸價值時，我們僅做處理即可。

本系統突出優勢：采用的稀硝酸液體吸收法與效率高的吸附法相結合，從而達到減少氮氧化物的排放浪費，回收硝酸，又能將氮氧化物**脫除的目的。

二、工藝組成

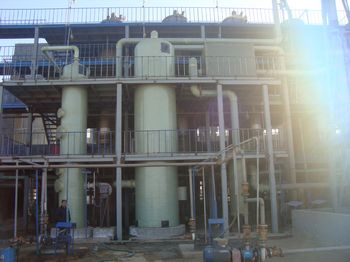

由漂白塔、吸收塔、吸附塔、換熱器、汽液分離器、水泵、風機、風管等組成，根據不同的條件設計不同的設備組合，也可根據用戶要求，采用PLC控制及自控儀表，全程監控工作狀態，超標報警，實現自動化管理。

三、工作原理

附流程圖

進入本處理系統的氮氧化物分二部分，一是從工藝過來的氮氧化物氣體，還有一部分是經過漂白塔處理過的氮氧化物氣體。稀硝酸進入漂白塔吹脫及氧化，經漂白塔處理后的氮氧化物連同工藝過來的氮氧化物氣體在風機的推動下依次進入串聯吸收塔，在此氮氧化物與氫氧化鈉反應生成硝酸鈉，剩余的氮氧化物再進入下一級的凈化塔，余下的極少量氮氧化物再從zui后一級凈化塔出口進入氣液分離器，在離心力和急劇改變方向的作用下氣體和液體分離，從氣體出口排向干式吸附塔，干式吸附塔內裝填有吸附劑，本吸附劑是一種比表面積較大的固體顆粒狀無機物，當被凈化氣體中的酸氣擴散到達本吸附劑表面的吸附場時，便被吸附固定在其表面上,然后與其中活性成分發生化學反應，生成新的中性鹽物質而存儲于吸附劑結構中。

經過以上程序，使高濃度的氮氧化物廢氣經吸收后生成硝酸，氣體再經中合吸附處理后排放，zui終達到回收硝酸及凈化之目的。

四、選型說明

 本系統需根據用戶提供的氣體成分、流量、濃度、溫度等指標進行設計，如用戶不掌握以上指標，可將廢氣排放前的工作流程描述清楚，由我公司設計人員進行選型。

五、使用領域

氮氧化物凈化裝置是專為處理不同濃度的氮氧化物廢氣而設計的，處理后呈無色氣體排放，全部符合國家廢氣排放標準，本套系統專門用于處理氮氧化物廢氣，對于鹽酸、硫酸等酸性廢氣的處理也具有良好的效果。
