一體化軸振動變送器
2020-3-4 閱讀(297)
概述
CZ680一體化軸振動變送器能將現場采集到的軸振動信號經集成電路處理后，直接輸出 4～20mA的電流信號可直接傳送至可編程控制器（PLC）,集散控制系統（DCS）監視器、采集卡、記錄器或其他監控設備。
它是將傳感器和二次儀表結合在了一起，減少了接線和安裝環節，從而降低了故障率，增強了系統集成度，提高了可靠性和穩定性。
應用領域
CZ680一體化軸振動變送器可廣泛應用與汽輪機、壓縮機、風機、電機、泵等旋轉機械的軸振動實時監測，是一款能真正起到對旋轉機器進行保護的軸振動變送器。它測量準確、穩定可靠，抗干擾能力強。
技術指標
供電電源：+24Vdc
功 耗：<1.2W
量 程：0～800um（可選）
輸 入：CZ600系列電渦流傳感器探頭
輸 出：4～20mA（大負載500Ω）、1～5V、1～10V（可選）
緩沖輸出：+2～＋10V或+2～＋18V，大傳輸距離300米
精 度：≤1.5%
輸出紋波：≤20mV
頻 響：10～1000Hz(-3dB)
溫 漂：≤0.1%℃
工作溫度：-30℃～85℃
外形尺寸：90mm(寬)×35mm(長)×70mm(高)
安裝尺寸：底板安裝——51mm×51mm，采用四個M4×12 GB29-76螺栓安裝
導軌安裝——可以方便地安裝在標準35mm導軌上
接線方式：本公司采用有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。

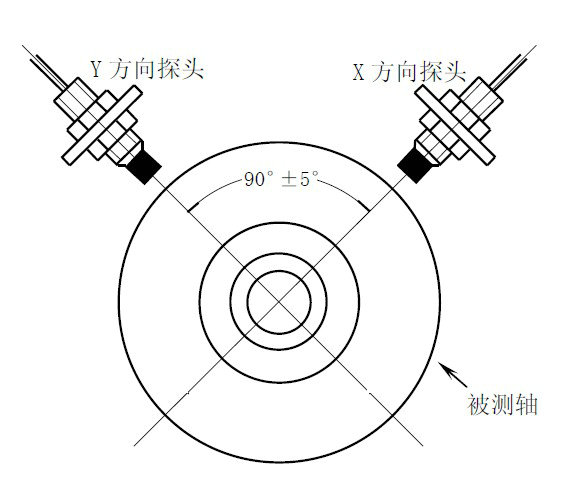

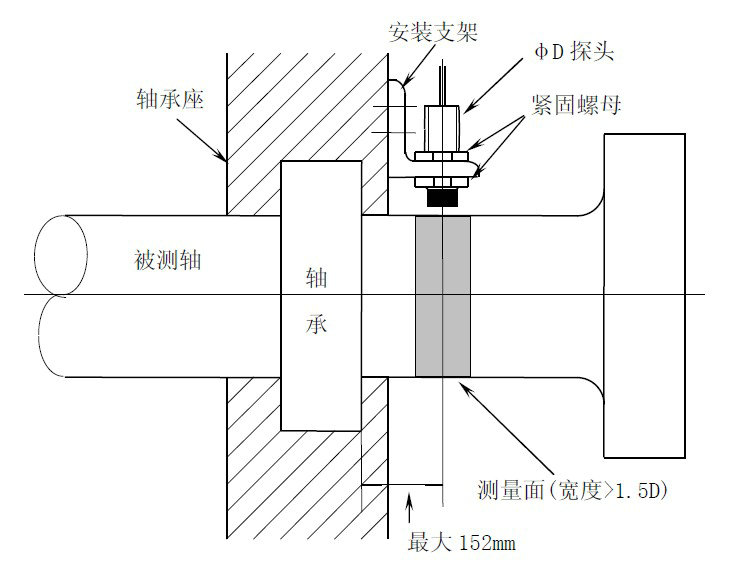

探頭安裝示意圖
選型指南
CZ680 - A□□□ - B□□ - C□□ - D□□
A量程 | B探頭直徑 | C電纜長度 | D電纜鎧裝 | ||||
100 | 100um | 05 | Φ5mm | 05 | 5mm | 00 | 無鎧裝 |
150 | 150um | 08 | Φ8mm | 09 | 9mm | 01 | 有鎧裝 |
200 | 200um | XX | 其他 | XX | 其他 |
|
|
400 | 400um |
|
|
|
|
|
|
XXX | 其他 |
|
|
|
|
|
|
